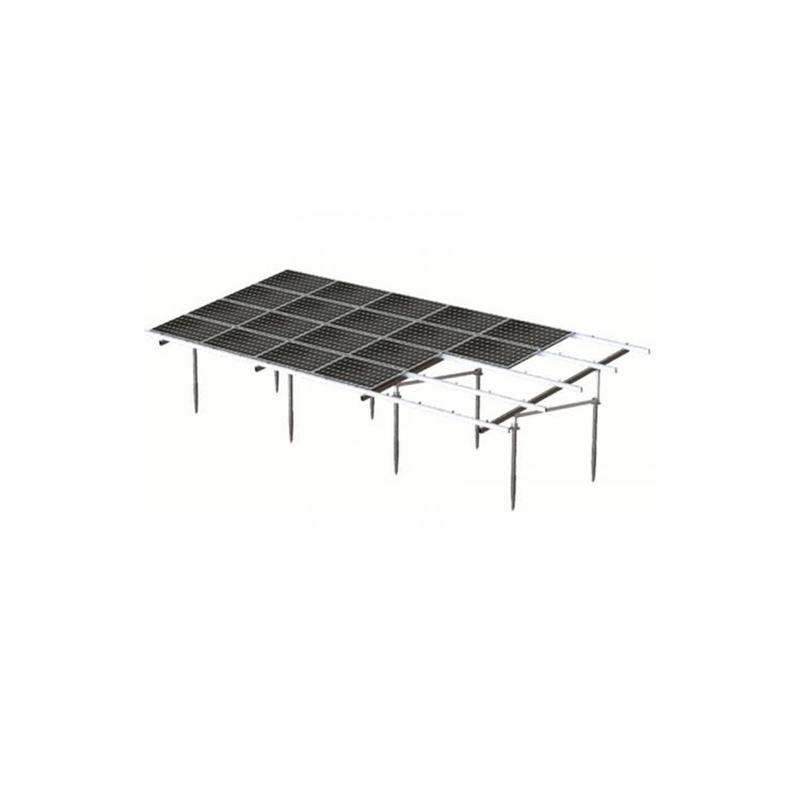

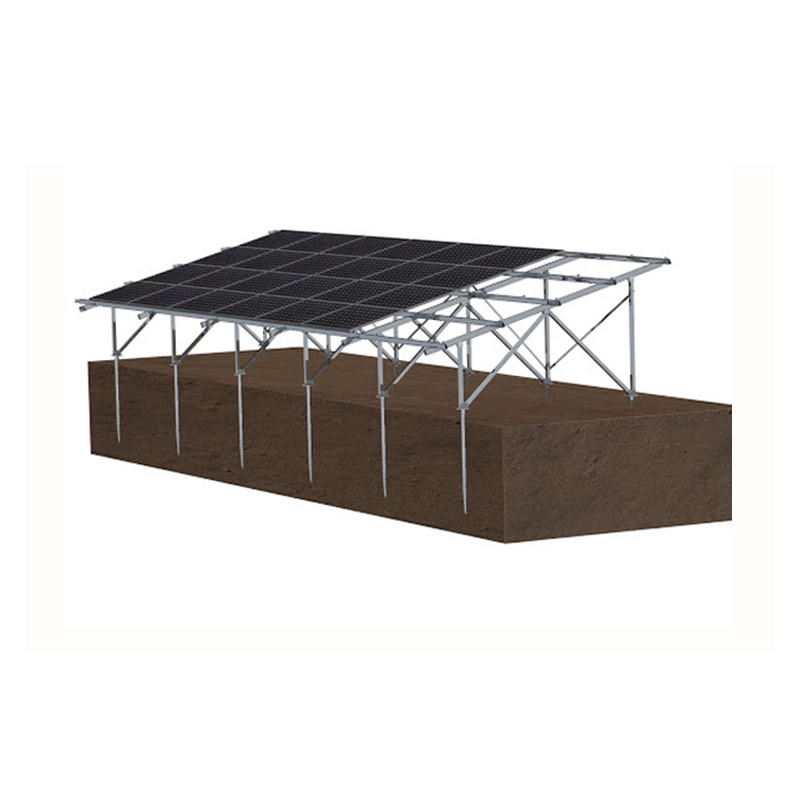

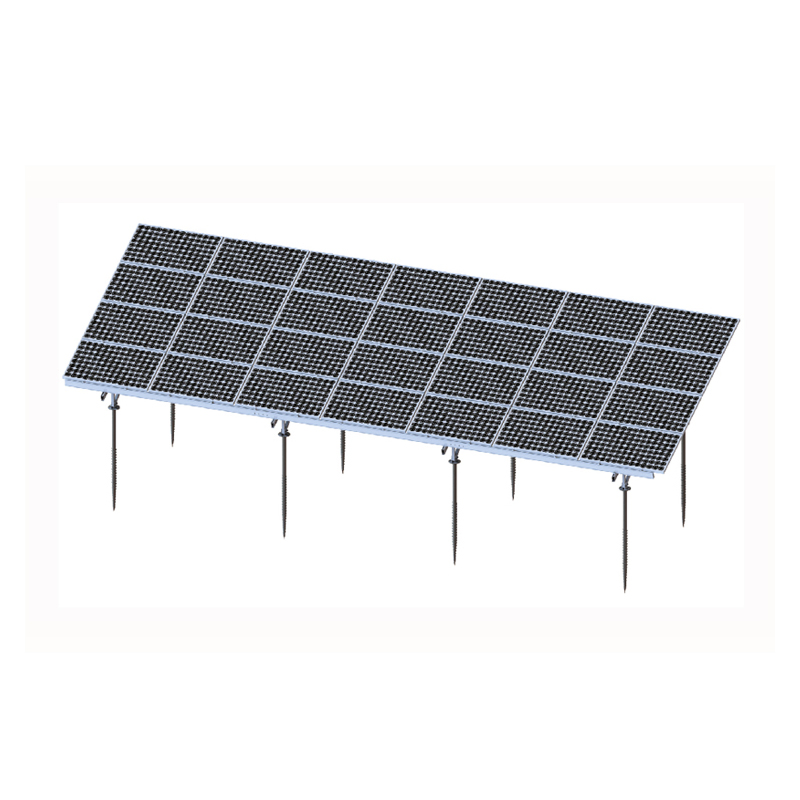

Estrutura de Montagem no Solo para Painéis Solares Fotovoltaicos Residenciais de Alumínio

1 / 5

Estrutura de Montagem no Solo para Painéis Solares Fotovoltaicos Residenciais de Alumínio

Ainda está decidindo? Pegue amostras de $ !

Solicitar Amostra

Enviar consulta

Descrição do produto

Visão Geral

N ° de Modelo:

SF-M24

Certificação:

ISO, TUV, CE

Aplicação:

Comercial

Material:

Concreto / Alumínio

Tipo:

Suporte de chão

Local de Instalação:

Campo aberto

Cor:

Prata

Ângulo de Inclinação:

0 - 45 graus

Tratamento:

Alumínio anodizado

Capacidade:

Larga escala

Descrição do Produto

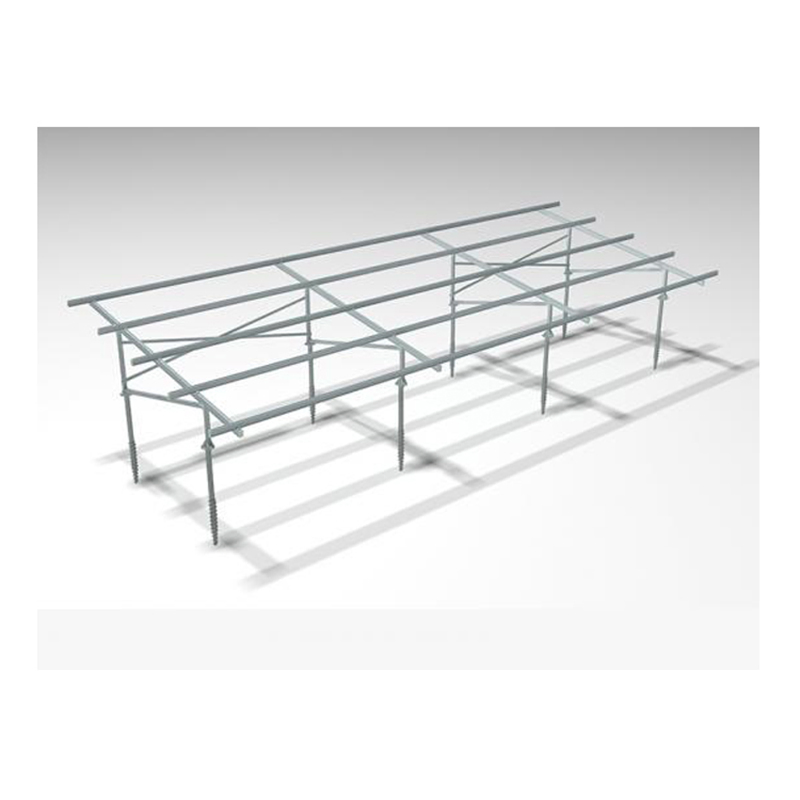

A estrutura de montagem de parafuso de terra solar é amplamente aplicada para grandes fazendas solares, com base fixa de parafuso de terra ou pilha de parafuso ajustável. O design em espiral oblíquo exclusivo pode garantir a estabilidade de suportar carga estática de forma eficiente.

Vantagens

Alta proteção anticorrosão e antiferrugem.
Garante uma instalação simples, rápida e precisa.
Redução significativa nos custos de mão-de-obra.
Design otimizado para máxima durabilidade.

Dados Técnicos Gerais

Fundação: Parafuso esmerilado e betão
Ângulo de montagem: 0-45 graus
Materiais principais: AL6005-T5
Acessórios: Aço inoxidável SUS304
Vida útil: Mais de 25 anos

Detalhes Técnicos

Local de instalação	Campo aberto
Carga de vento	Até 60 m/s
Carga de neve	1,4 kn/m2
Ângulo do mosaico	0-45 graus
Normas	AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006
Material	Anodizado AL6005-T5, HDG aço Q235B, SUS304
Garantia	10 anos de garantia e 25 anos de vida útil

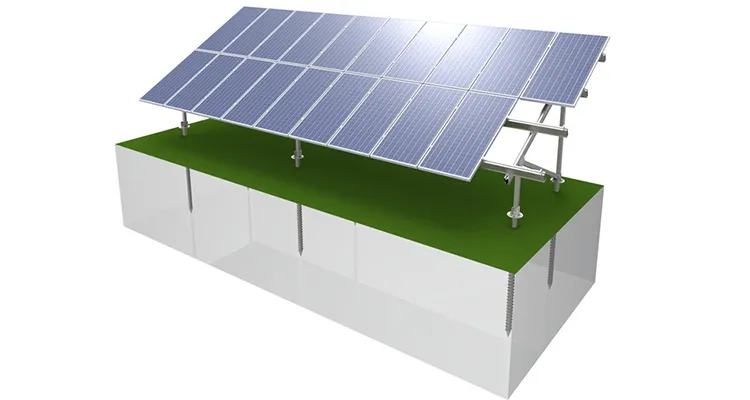

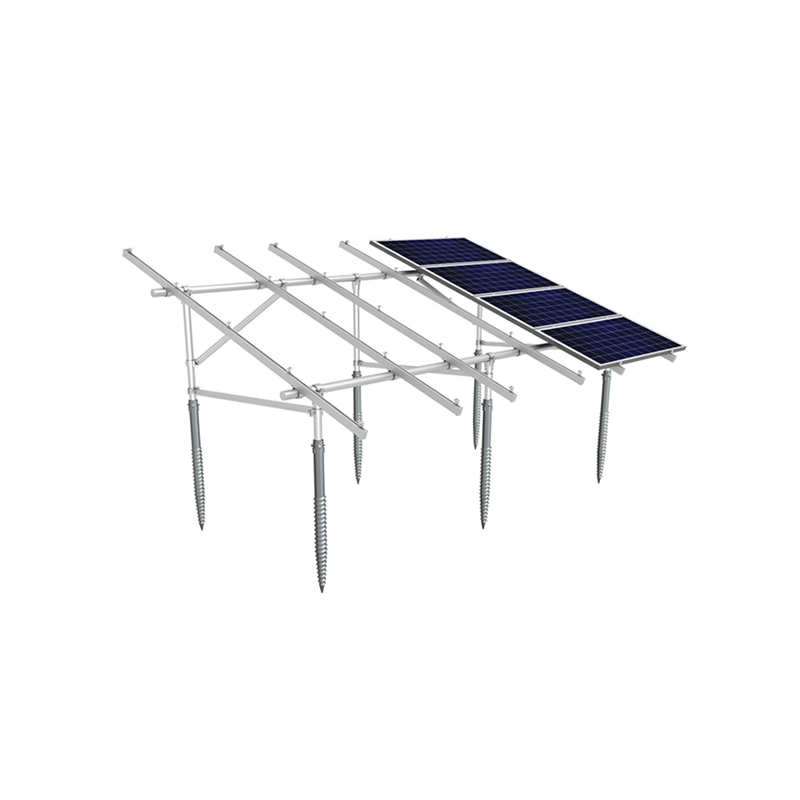

Pilhas de parafusos

• Valores de tracção e pressão elevados.
• Instalação por máquina mini-digadora com suporte de cabeça rotativa.

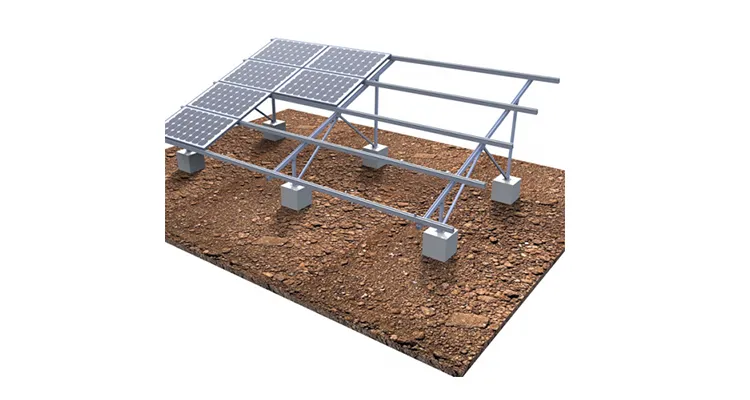

Base de betão

• Melhor adequado para locais onde não é permitida a escavação.
• O tamanho é ajustado com base nos requisitos estáticos do local.

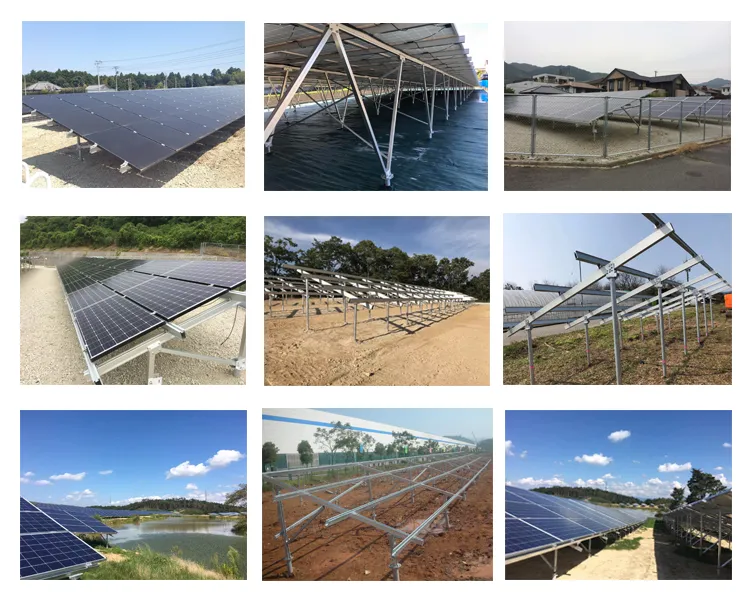

Visualização do Projeto e Galeria

Logística e Exposição

Perguntas Frequentes (FAQ)

1. Quais são os materiais principais da estrutura? Utilizamos principalmente Alumínio Anodizado AL6005-T5 e Aço Galvanizado, garantindo leveza e resistência extrema à corrosão.

2. O sistema suporta condições climáticas severas? Sim, a estrutura foi projetada para suportar ventos de até 60 m/s e cargas de neve de 1,4 kn/m², conforme normas internacionais.

3. Qual é a fundação recomendada para o solo? Dependendo do terreno, pode-se utilizar parafusos de terra (ground screws) para rapidez ou bases de concreto para terrenos onde a escavação não é permitida.

4. Qual é o tempo de vida útil esperado? A estrutura possui uma vida útil projetada de mais de 25 anos, com uma garantia de fábrica de 10 anos.

5. A instalação é complexa? Não, o sistema é pré-montado em grande parte na fábrica, o que reduz o tempo de instalação no local e os custos de mão-de-obra.

6. Os suportes são ajustáveis? Sim, oferecemos opções de ângulos de inclinação de 0 a 45 graus para otimizar a captação solar conforme a latitude do local.
